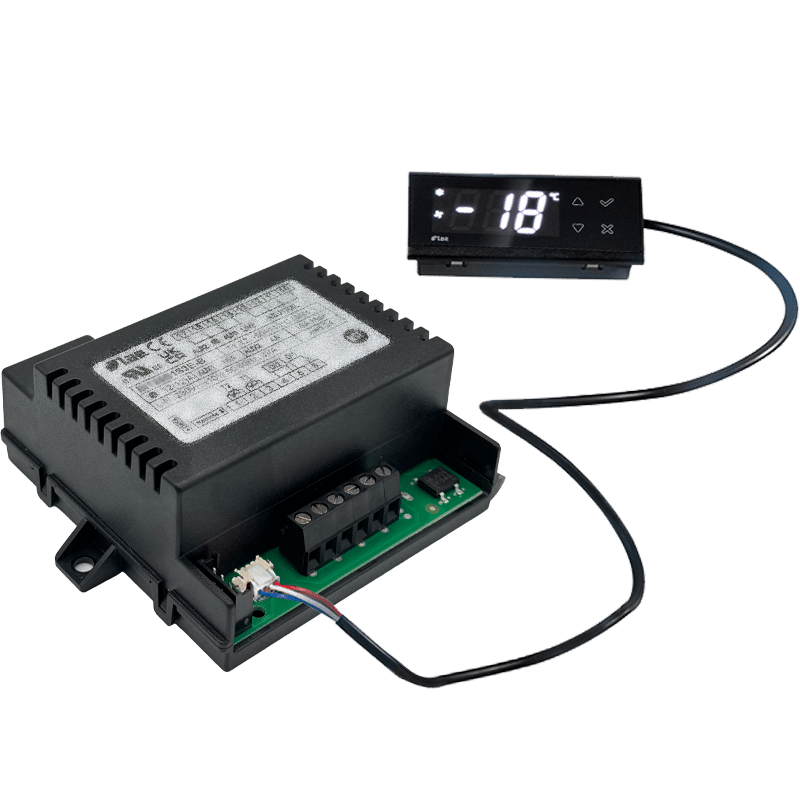

CD25
SPLIT-KÜHLSTELLENREGLER
DerCD25 ist ein Split – Abtauregler für den Plus- sowie Tiefkühlbereich.
Die Besonderheit liegt im multifunktionalen Einsatzgebiet dieser Steuerung.
Eigenschaften
- 3 Relais + 1 SSR-Relais
- 2 AUX – Ausgänge mit 6 verschiedenen Betriebsmodi
- 2 digitale Eingänge mit frei definierbaren Funktionen wie:
– Türkontakt
– Alarm
– Fernabtaustart
– Umschaltung der Parametergruppen (ECO – Modus)
– Anschluss eines dritten Fühlers (Anzeigefühler) - Licht- und Stand by Ansteuerung über Taste an Display oder Digitaleingang
- RS485 Schnittstelle zur Einbindung in LAE Überwachungssystem TAB
Anwendungsbereiche
- Getränkekühlschränke
- steckerfertige Vitrinen für Läden und Supermärkte
- Kühl- / Tiefkühlschränke
- Kühlräume
Vorteile
- Multifunktionaler Einsatz im NK sowie TK Bereich
- Stand Alone Betrieb ohne Anzeige möglich
Technische Daten
| CD25-4WH | |
|---|---|
| Fühlertyp | NTC10k |
| Serienausstattung | 2 x SN4B20P1…2 |
| Messbereich Fühler | -40°C … +105°C |
| Regelbereich Regler | -50°C … +110°C |
| Auflösung | 0,1° |
| Eingang | 2x Digitaleingang |
| Klemmen | Schraubklemmen |
| Ausgangstyp | |
| Relais 1 / Schließer | 16A Verdichter |
| Relais 2 / Schließer | 15A AUX1 |
| Relais 3 / Schließer | 7A AUX2 |
| Relais 4 / SSR | 90mA an 12Vdc |
| Schnittstelle | RS485 |
| Spannungsversorgung | 100 … 240Vac |
| Abmessungen BxHxT | 86x82x44mm |
| Einbaumaß BxH | DIN Schiene |
| Zertifizierung | CE |
