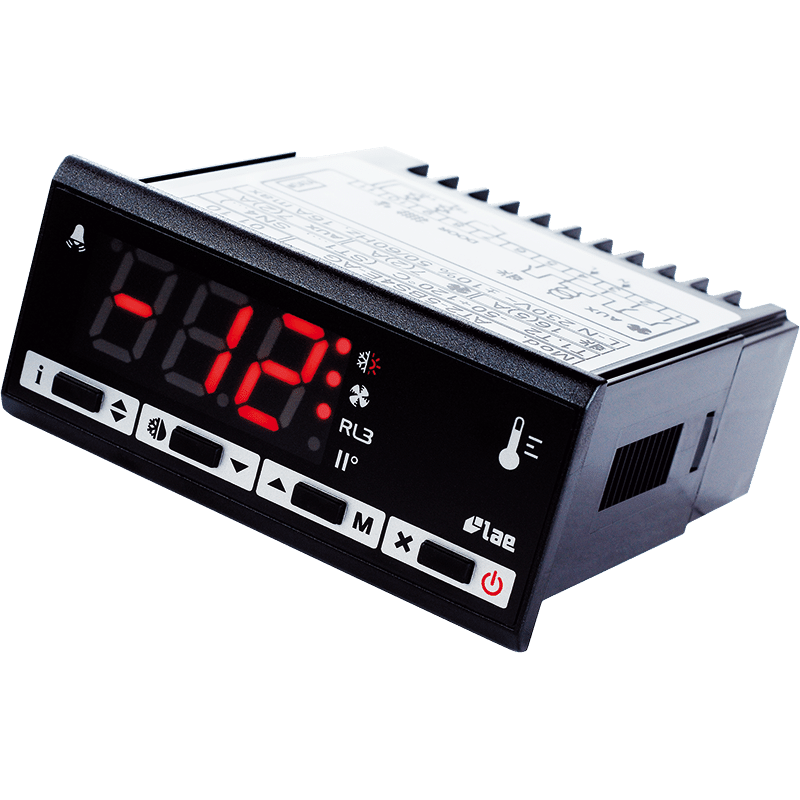

AT2-5
Kühlstellenregler für NK + TK Bereich
Der AT2-5 ist ein Universal – Kühlstellenregler für den Plus- und Tiefkühlbereich.
Der AT2-5 ICE hat seine Besonderheit in der geänderten Front.
Diese wurde speziell für die Bedürfnisse der ICEBANK konzipiert.
Bei dieser Elektronik kann die ICEBANK Funktion manuell nach Kundenwunsch über die ICE – Taste aktiviert werden.
Eigenschaften
- Wahl der Kühl- oder Heizfunktion
- Direkte Verdichterregelung mittels Hochleistungsrelais 16(5)A
- Optimale Verdampferlüftersteuerung
- Konfigurierbarer Hilfsausgang für sechs Betriebsmodi
- Wählbarer NTC10K- oder PTC-Eingang
- Abtauung durch Verdichterstopp, Elektroabtauung oder Heißgasabtauung
- Alarmmeldung wegen Temperatur und Türöffnung
- Optionale Licht-Steuertaste
- Anschluss an Überwachungssysteme wie LAE TAB
- UL-Zertifiziert
Anwendungsbereiche
- kleine Kühlzellen
- Kühlschränke
Vorteile
- Heiz- oder Kühlfunktion / 2 Parametergruppen / Türkontakt / ICEBANK
Technische Daten
| AT2-5BS4E-AG | AT2-5BS4E-1SB | |
|---|---|---|
| Fühlertyp | PTC1000 (KTY81-121) / NTC10k | PTC1000 (KTY81-121) / NTC10k |
| Serienausstattung | 2 x SN4B20P1…2 | 1 x SN4B20P1 |
| Messbereich Fühler | -40 … +105°C | -40 … +105°C |
| Regelbereich Regler | -50°C … +120°C | -50°C … +120°C |
| Auflösung | 0,1° | 0,1° |
| Eingang | Türkontakt | Türkontakt |
| Klemmen | Schraubklemmen | Schraubklemmen |
| Ausgangstyp | ||
| Relais 1 / Schließer | 16 (5)A Verdichter | 16 (5)A Verdichter |
| Relais 2 / Schließer | 7 (2)A Verdampferlüfter | 7 (2)A Verdampferlüfter |
| Relais 3 / Schließer | 7 (2)A AUX | 7 (2)A AUX |
| Schnittstelle | TTL | TTL |
| Spannungsversorgung | 230Vac | 230Vac |
| Abmessungen BxHxT | 77x35x77mm | 77x35x77mm |
| Einbaumaß BxH | 71x29mm | 71x29mm |
| Frontschutzart | IP 55 | IP 55 |
| Zertifizierung | CE / UL | CE / UL |
