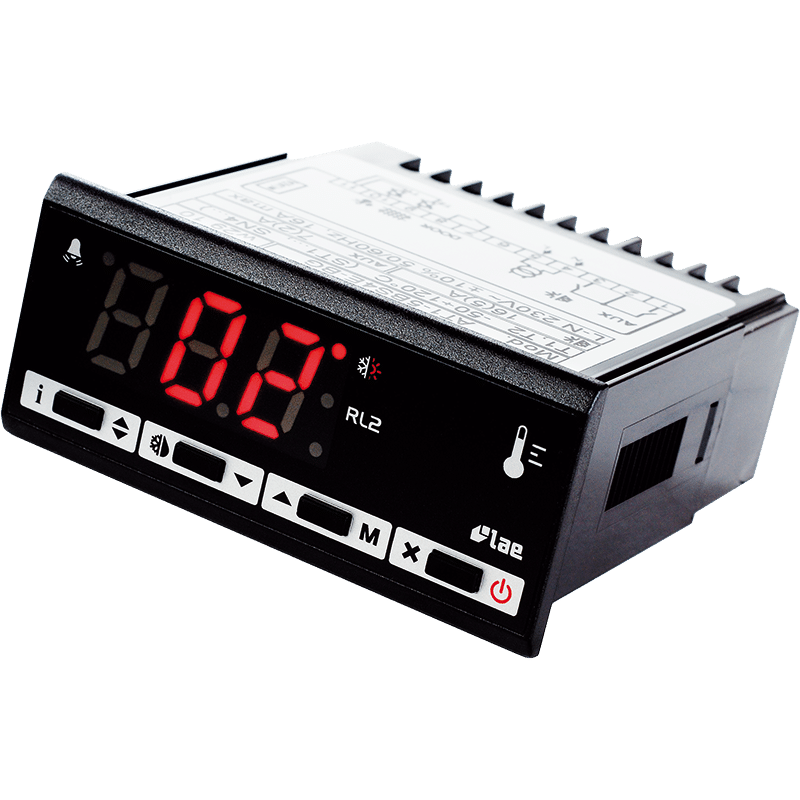

AT1-5
Kühlstellenregler Pluskühlung / OEM
Die Baureihe AT1-5 umfasst preisgünstige Kühlstellenregler mit Heiz- oder Kühlfunktion und einem Hochleistungsrelais bis zu max.16A (Heizen) und 8A (induktiver Verdichterschaltleistung).
Seine Stärken liegen in der einfachen Parametrierung, selbsterklärender Folientastatur, einem INFO Menü mit den wichtigsten Informationen und Türkontaktschalter.
Der zweite Ausgang kann in seiner Funktion frei gewählt werden und so z.B. durch die I/O Taste oder, bei einer Lichtsteuerung, über die M Taste ausgelöst werden.
Eigenschaften
- Universalregler für Einbaumontage
- Integrierte Abtaufunktionen
- Zulassung für R290 (Version …EH-G)
- Direkte Verdichterregelung mittels Hochleistungsrelais bis 16(8)A
- Wählbarer NTC10K- oder PTC-Eingang
- Konfigurierbarer Hilfsausgang für vier Betriebsmodi
- Alarmmeldungen wegen Temperatur und Türöffnung
- Optionale Licht-Steuertaste
- Anschluss an Überwachungssysteme wie LAE TAB
- UL-Zertifiziert
Anwendungsbereiche
- kleine Kühlzellen
- steckerfertige Kühlmöbel
- Wärmeschränke
Vorteile
- direkte Verdichtersteuerung bis 8A induktiv
Technische Daten
| AT1-5AS5EH-G | AT1-5AS5E-BG | |
|---|---|---|
| Fühlertyp | PTC1000 (KTY81-121) / NTC10k | PTC1000 (KTY81-121) / NTC10k |
| Serienausstattung | 1 x SN4B20P1 | 1 x SN4B20P1 |
| Messbereich Fühler | -40 … +105°C | -40 … +105°C |
| Regelbereich Regler | -50°C … +120°C | -50°C … +120°C |
| Auflösung | 0,1° | 0,1° |
| Klemmen | Schraubklemmen | Schraubklemmen |
| Ausgangstyp | ||
| Relais 1 / Schließer | 16(8)A Verdichter | 16 (8)A Verdichter |
| Schnittstelle | – | RS485 |
| Spannungsversorgung | 230Vac | 230Vac |
| Abmessungen BxHxT | 77x35x77mm | 77x35x77mm |
| Einbaumaß BxH | 71x29mm | 71x29mm |
| Frontschutzart | IP 55 | IP 55 |
| Zertifizierung | CE / UL | CE / UL |
| AT1-5BS4E-BG | AT1-5BQ6E-AG | AT1-5BS6E-G | |
|---|---|---|---|
| Fühlertyp | PTC1000 (KTY81-121) / NTC10k | PTC1000 (KTY81-121) / NTC10k | PTC1000 (KTY81-121) / NTC10k |
| Serienausstattung | 2 x SN4B20P1…2 | 2 x SN4B20P1…2 | 2 x SN4B20P1 |
| Messbereich Fühler | -40 … +105°C | -40 … +105°C | -40 … +105°C |
| Regelbereich Regler | -50°C … +120°C | -50°C … +120°C | -50°C … +120°C |
| Auflösung | 0,1° | 0,1° | 0,1° |
| Eingang | Türkontakt | Türkontakt | Türkontakt |
| Klemmen | Schraubklemmen | Steckklemmen | Schraubklemmen |
| Ausgangstyp | |||
| Relais 1 / Schließer | 16 (5)A Verdichter | 16 (8)A Verdichter | 16 (8)A Verdichter |
| Relais 2 / Schließer | 7 (2)A AUX | 7 (2)A AUX | 7 (2)A AUX |
| Schnittstelle | RS485 | TTL | – |
| Spannungsversorgung | 230Vac | 230Vac | 230Vac |
| Abmessungen BxHxT | 77x35x77mm | 77x35x90mm | 77x35x77mm |
| Einbaumaß BxH | 71x29mm | 71x29mm | 71x29mm |
| Frontschutzart | IP 55 | IP 55 | IP 55 |
| Zertifizierung | CE / UL | CE / UL | CE / UL |
