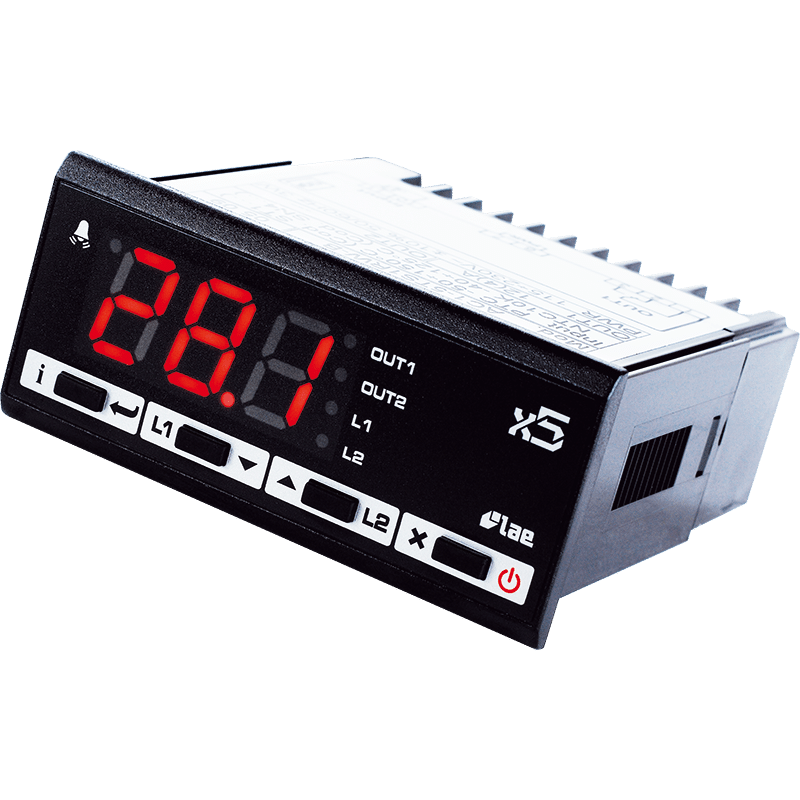

AC1-5
Universal Thermostat
Der AC1-5 ist ein Universalregler mit zwei unabhängigen Ausgängen.
Sie können im Menü für jeden Kanal die Betriebsart (Heizen/Kühlen) auswählen, sowie ob sie den Kanal mit Hysterese oder mit einer PID Regelung steuern möchten!
Zur leichten Parametrierung ist er mit einem gestützten Parameterprogrammiersystem aus gestattet, so dass immer nur die Parameter angezeigt werden, die für die speziell ausgewählte Anwendung benötigt werden.
So ist die Programmierung des Reglers schneller und effizienter.
Die beiden Sollwerte können blitzschnell durch die Tasten L1 und L2 den Anforderungen angepasst werden.
Natürlich ist auch beim AC1-5 eine Standby (I/O) Taste und ein Infomenü vorhanden.
Eigenschaften
- Auto-Tuning-Funktion für PID-Regelung oder Zweipunktregelung
- Hauptausgang über Relais 12(4)A oder zur SSR-Steuerung und Hilfsausgang über Relais 7(2)A
- Eingang für 0÷1V, 0/4÷20mA, PTC/NTC10K, TC J/K oder Pt100
- Auflösung 0.1 / 1°C oder 1°F
- Auswahl der Kühl-(Entfeuchtungs-) oder Heiz-(Befeuchtungs-)-Funktion
- Relative oder absolute Alarmschwellen
- Standby-Taste an der Front
- Einschaltbegrenzung und Sicherheitsfunktion bei Fühlerbruch
- Schnellkonfiguration durch ZOT-AC1-Programmiergerät
- Anschluss für LAE-Überwachungssystem TAB
Anwendungsbereiche
- Regelung von Heizanlagen
- Klimazonenregelung
- Wasserbäder
- Öfen
- kleine Kühlzellen
- Kühlschränke
- Kühltische
Vorteile
- 2 unabhängige Ausgänge, Ideal zur Klimaanlagensteuerung
Technische Daten
| AC1-5PS1RW | AC1-5PS1MD | |
|---|---|---|
| Fühlertyp | PT100 | PT100 |
| Regelbereich Elektronik | -100°C … +850°C | -100°C … +850°C |
| Auflösung | 0,1° | 0,1° |
| Klemmen | Schraubklemmen | Schraubklemmen |
| Ausgangstyp | ||
| Relais 1 / Wechsler | 12 (4)A | SSR (12V dc 15mA) |
| Schnittstelle | – | – |
| Spannungsversorgung | 115 … 230Vac | 12Vac/dc |
| Abmessungen BxHxT | 77x35x77mm | 77x35x77mm |
| Einbaumaß BxH | 71x29mm | 71x29mm |
| Frontschutzart | IP 55 | IP 55 |
| Zertifizierung | CE | CE |
